中山显卡屏蔽罩,屏蔽罩的内容有哪些+七项精密冲压核心技术专利【锐硕】

文章出处: 人气: 发表时间:2020-03-23 14:04
  大家好,我是负责生产中山显卡屏蔽罩的五金屏蔽罩制造厂家锐硕五金,今天锐硕五金的小硕又为大家带来一些关于屏蔽罩的知识,下面一起来了解一下吧!

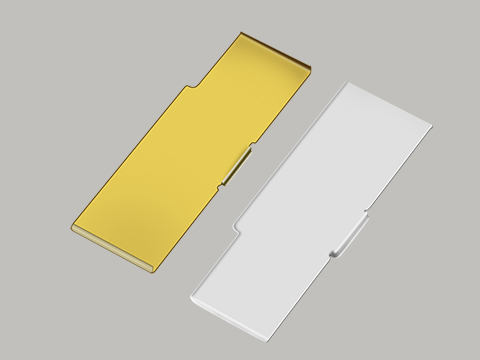

中山显卡屏蔽罩
  想必不少电子工程师都有过这个疑问:设计时我加了屏蔽罩,结果在测试的时候不加屏蔽罩的效果要比加了屏蔽罩的效果好,这是为何?跟PCB设计的屏蔽罩有关系吗?可能跟PCB设计有关系,但也有可能没关系。第一:屏蔽罩的尺寸你是否用正确了。每块射频PCB都要装在屏蔽腔内,屏蔽腔有数量较多的谐振频率,谐振频率与屏蔽腔的机械尺寸有关,也与PCB的层结构、介质有关。在射频PCB设计中要关注最低谐振频率,当工作频率接近最低谐振频率时,部分能量被吸收,产生蓑减的尖峰,从而影响电路的正常工作,因此应选择合适的屏蔽腔尺寸,使其谐振频率不要落在微带电路的工作频带内。至于计算公式就交给硬件工程师了,对于PCB设计工程师的设计注意点:增加屏蔽罩的长宽比,尽量避免正方形的屏蔽罩。另外能放一些高器件从而屏蔽罩的高度高一点也是有帮助的。第二:屏蔽罩是否接地或者与屏蔽罩接触良好。若屏蔽罩与PCB板上屏蔽框的接触不是很紧密,则会产生时而开路,时而短路的情况发生,这样的行为模式,宛如一个开关。而开关为非线性组件,会有非线性效应,谐波便是典型的非线性效应之一.而任何金属,若没接地完全,那就是一个辐射体,因此屏蔽罩加PCB板上屏蔽框,整个屏蔽宛如一个共振腔结构,会发生耦合,把能量辐射出去,再加上屏蔽罩与PCB板上屏蔽框的开关效应,那么辐射杂散会更加强,就出现超标的风险了。第三:屏蔽罩离器件的距离是否足够了。由于屏蔽罩与RF走线,或是匹配组件间的距离过近,其寄生电容影响了阻抗,尤其是 0402尺寸的组件,因为体积较大,更容易有这现象。第四:屏蔽罩的材料你是否用正确了。常用的屏蔽材料为高导电性能材料,如铜板,铜箔,铝板,铝箔,钢板或金属镀层、导电涂层等.静电屏蔽主要用于防止静电场的影晌。比如对小型仪器或器件干扰的防护,采用铜铝密实壳体做屏蔽罩。低频电磁干扰,采用铁或铍钼合金等磁性材料制成壳体。对低温下进行精密电磁测量干扰的防护,采用超导材料屏蔽罩等等。第五:电路本身的内部辐射杂散就大。如果屏蔽罩内部的辐射杂散太大,在加盖了屏蔽盖之后,辐射杂散无法往外辐射,会耦合到传导杂散里面。所以在射频电路本身没有做好的情况下,无屏蔽盖的传导杂散反而比有屏蔽盖好。
屏蔽罩的作用是屏蔽外界电磁波对内部电路的影响和内部产生的电磁波向外辐射。为了防止外界电场、磁场或电磁场对内部设备的干扰或为了避免设备的电磁场对外界的影响,将设备放在一个封闭或近似封闭的金属壳或金属网罩中,这种金属壳或网罩称为屏蔽罩。屏蔽罩由支腿及罩体组成,支腿与罩体为活动连接,罩体呈球冠状,采用0.2mm厚的不锈钢和洋白铜为材料,其中洋白铜是一种容易上锡的金属屏蔽材料。采用SMT贴片时应考虑吸盘的设计。屏蔽原理:1、当电磁波到达屏蔽体表面时,由于空气与金属的交界面上阻抗的不连续,对入射波产生的反射。这种反射不要求屏蔽材料必须有一定的厚度,只要求交界面上的不连续;2、未被表面反射掉而进入屏蔽体的能量,在体内向前传播的过程中,被屏蔽材料所衰减。也就是所谓的吸收;3、在屏蔽体内尚未衰减掉的剩余能量,传到材料的另一表面时,遇到金属-空气阻抗不连续的交界面,会形成再次反射,并重新返回屏蔽体内。这种反射在两个金属的交界面上可能有多次的反射。总之,电磁屏蔽体对电磁的衰减主要是基于电磁波的反射和电磁波的吸收。
在生产过程中,手机屏蔽罩主要出现下列两种品质异常情况:一:产品内外表面,折弯内外侧面压伤。这种情况的出现主要是以下两种情况引起。(1)小孔跳废料,大孔跳废料:长时间生产导致冲头刀口磨损间隙变大,无法卡住废料,被冲头带出模面造成压伤。(2)粉屑压伤:冲头与刀口间隙过大或过小产生粉屑散落模面。材料在过整平机和送料机的时候,因为机器内有粉尘细微铁屑会直接压伤产品。二:产品小孔剪口毛刺和连剪带折处毛刺。冲头和刀口间隙过大造成毛刺或者冲头往一边偏,造成一边又毛刺一边没有毛刺。屏蔽罩后工序有些做的连剪带折结构,冲头生产一段时间后磨损,容易产生毛刺。在后一步因为没压住料或者折弯冲头拉料,产品产生异味造成一边剪的多一边剪的少,少的一边就会凸出来造成尺寸不良。在后一步有时候因为引导针拉料被敲断,会引起折弯剪断尺寸不稳定。
屏蔽罩厂家所生产的各种应用在手机、变压器、路由器等主板上的屏蔽罩??,因其材质薄,平整度要求高,所以在屏蔽罩设计环节中,就应该考虑到模具、量产、包装运输等因素,下面小硕简述几点以供您参考:1、屏蔽罩的材料选择。目前市场上大多以屏蔽架选用0.2MM/洋白铜,屏蔽盖选用0.1MM和0.15MM或0.2MM的不锈钢。采取屏蔽架SMT焊接,屏蔽盖扣在屏蔽架上的方式。2、屏蔽罩的设计多以平面或者凸凹度悬浮不大的方式,避免同一个产品因高低弧度过大影响生产的品质与效率。3、目前常用的屏蔽罩多分二种,一种是折弯,一种是拉伸。如果您屏蔽罩的设计是选择拉伸的方式,多应在边框处保留1.2MM以上的尺寸宽度,以保证在实际生产中的模具装配与顺畅。4、屏蔽架的尺寸如果大于25MM以上,在卷带包装中,要加大料般内圈的圆度,以预防在卷带中造成内圈过小而把屏蔽架缠绵变形。
屏蔽就是对两个空间区域之间进行金属的隔离,以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。具体讲,就是用屏蔽体将元部件、电路、组合件、电缆或整个系统的干扰源包围起来,防止干扰电磁场向外扩散;用屏蔽体将接收电路、设备或系统包围起来,防止它们受到外界电磁场的影响。因为屏蔽体对来自导线、电缆、元部件、电路或系统等外部的干扰电磁波和内部电磁波均起着吸收能量(涡流损耗)、反射能量(电磁波在屏蔽体上的界面反射)和抵消能量(电磁感应在屏蔽层上产生反向电磁场,可抵消部分干扰电磁波)的作用,所以屏蔽体具有减弱干扰的功能。(1)当干扰电磁场的频率较高时,利用低电阻率的金属材料中产生的涡流,形成对外来电磁波的抵消作用,从而达到屏蔽的效果。(2)当干扰电磁波的频率较低时,要采用高导磁率的材料,从而使磁力线限制在屏蔽体内部,防止扩散到屏蔽的空间去。(3)在某些场合下,如果要求对高频和低频电磁场都具有良好的屏蔽效果时,往往采用不同的金属材料组成多层屏蔽体。

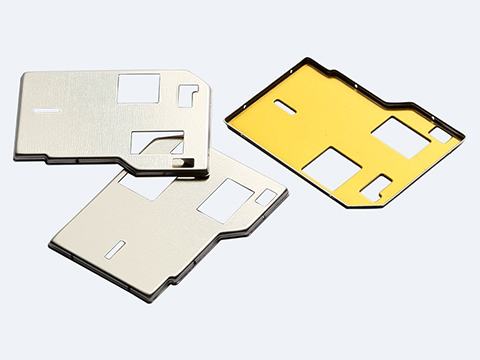

中山显卡屏蔽罩
  与有着良好口碑的深圳屏蔽罩厂家--锐硕五金合作了6年的A0006637的客户,采购周小姐急促促的打电话来,有个案子的进度提前了,三天后有一款屏蔽罩要交客户4000套试产的手机,这个时间,要开模具是咋也来不及了。4000套,每套有5颗料,就有20000个屏蔽罩需要手工做出来。这个工程量,对于深圳屏蔽罩厂,还真不是一般的大。客户的需求,就是结果。于是,马上设计图纸,备料,腐蚀料片,做夹具,一套夹具还搞不定,直接做了三套。几道工序同时进行,腐蚀出的料片,就马上进行深圳屏蔽罩厂的成型工艺。十多名工程师,每人负责一定的数量,马不停蹄的加班加点赶进度。整整20个工时,终于把这批物料给赶了出来,居然满满的装了3大箱。选择锐硕,急您所需,做您所需!

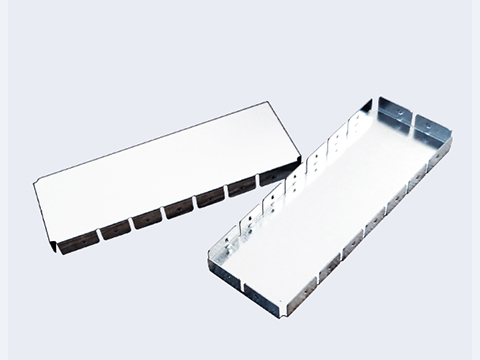

中山显卡屏蔽罩
  锐硕五金,15年专注中山显卡屏蔽罩,已有着5000平米生产车间,拥有20多名模具研发设计工程师,七项精密冲压核心技术专利,20000+套冲压模具定制生产经验,上百台精度加工生产设备,蚕丝般冲压精度可达0.01mm,日产能达300万冲次,16道质检层层严格把关,一对一定制件跟踪服务,定制冲压件1小时评估出结果,冲压件2天打样4天出模2天交货,可加快客户新品5-9天上市时间。提升17%装配生产效率,提升1.3%产品合格率,是众多500强企业合作伙伴。可快速为您解决冲压件加工定制的时间紧急问题,解决冲压精度问题,解决生产品质问题。
